Abmessungen abstimmen
Öffnungsmaß, Rostaußenmaß und Auflager getrennt betrachten. Einbauspiel, Fertigungstoleranzen und verfügbare Bauhöhe berücksichtigen.
Sonderanfertigungen für Ihr Projekt
Gitterroste nach Maß
Individuelle Sonderanfertigungen
Gitterroste nach Maß für Industrie, Gewerbe und Anlagenbau. Wir liefern projektbezogene Ausführungen mit individuellen Abmessungen, Ausschnitten und Sonderkonturen – abgestimmt auf Ihre Zeichnung und Einbausituation.
- Individuelle Rostmaße
- Ausschnitte und Sonderformen
- Persönliche Beratung
Auf einen Blick
Maßroste für individuelle Einbausituationen
Die Ausführung wird auf Ihre Konstruktion abgestimmt. Lieferbare Maße, Bearbeitungen und benötigte Unterlagen prüfen wir für die gewählte Rostart.
- Abmessungen
- Rostaußenmaße nach Vorgabe; Einbauspiel und Auflagerung gesondert abstimmen
- Sonderkonturen
- Ausschnitte, Ausklinkungen und Schrägschnitte nach Rostbauart und technischer Umsetzbarkeit
- Rostarten
- Pressroste, Schweißpressroste sowie geeignete GFK- und Blechprofil-Ausführungen
- Werkstoffe
- Stahl, Edelstahl, Aluminium oder GFK nach Einsatzbedingungen und Liefermöglichkeit
- Auslegung
- Nach Trag- beziehungsweise Spannrichtung, freier Stützweite, Lasten und Auflagern
- Anfragegrundlage
- Bemaßte Skizze oder Zeichnung, technische Angaben und Stückzahl
- Maße nach Konstruktion
- Konturen nach Zeichnung
- Projektbezogene Auswahl
- Passendes Zubehör
Produktwissen
Wenn Standardmaße nicht passen
Maßroste werden anhand der tatsächlichen Einbausituation ausgewählt. Neben Länge und Breite können Ausschnitte für Leitungen, Ausklinkungen an Stützen oder besondere Außenkonturen erforderlich sein. Befestigung, Randgestaltung und Auflagerung gehören ebenfalls zur abgestimmten Ausführung.
Ein Maßrost ist keine eigene Rostbauart. Die geeignete Grundlage ergibt sich aus Nutzung, Belastung und Umgebung. Welche Bearbeitungen möglich sind, hängt von Werkstoff, Rostaufbau und Lage der tragenden Elemente ab.
Konturen festlegen
Sonderkonturen und Ausschnitte von eindeutigen Bezugskanten aus bemaßen. Ihre Auswirkungen auf Lastabtragung und Auflagerung prüfen.
Ausführung auswählen
Rostart, Werkstoff, Oberfläche und Befestigung auf die Nutzung abstimmen. Ein passendes Außenmaß allein belegt keine ausreichende Tragfähigkeit.
Weitere Fachbegriffe erklärt unser Gitterrost-Lexikon.
Ausführungen
Individuell nach Ihren Anforderungen
Eine Maßanfertigung kann mehrere Anpassungen verbinden. Die Umsetzbarkeit prüfen wir anhand Ihrer Zeichnung und der vorgesehenen Rostbauart.
Rechteckige Sondermaße
Individuelle Länge und Breite für Öffnungen, Bühnen und Laufstege. Auflager, Montagefugen und Feldaufteilung werden berücksichtigt.
Ausschnitte und Durchführungen
Runde oder eckige Öffnungen für Leitungen und Einbauten. Lage, Größe und die Unterbrechung tragender Elemente sind konstruktiv zu prüfen.
Ausklinkungen
Anpassungen an Stützen, Profile und vorhandene Bauteile. Bei Ausklinkungen im Auflagerbereich müssen verbleibender Querschnitt und Auflagerung geprüft werden.
Schrägschnitte und Sonderkonturen
Konturen für abgewinkelte oder unregelmäßige Flächen. Herstellbarkeit, Lastabtragung und Befestigung hängen von Geometrie und Rostaufbau ab.
Rand- und Schnittkantenausführung
Bei Metallrosten werden erforderliche Einfassungen und Verstärkungen abgestimmt. Für GFK gelten eigene Vorgaben zur Randgestaltung und Versiegelung bearbeiteter Schnittkanten.
Rostfelder nach Verlegeplan
Mehrere Positionen mit unterschiedlichen Maßen und Konturen. Positionsnummern erleichtern die Zuordnung in Angebot, Zeichnung und Montageplanung.
Individuelle Lösungen
Sonderkonturen passend zur Konstruktion
Nicht jede Einbausituation lässt sich mit Standardabmessungen lösen. Individuelle Rostfelder können an Außenkonturen, Leitungen, Stützen und weitere Einbauten angepasst werden.

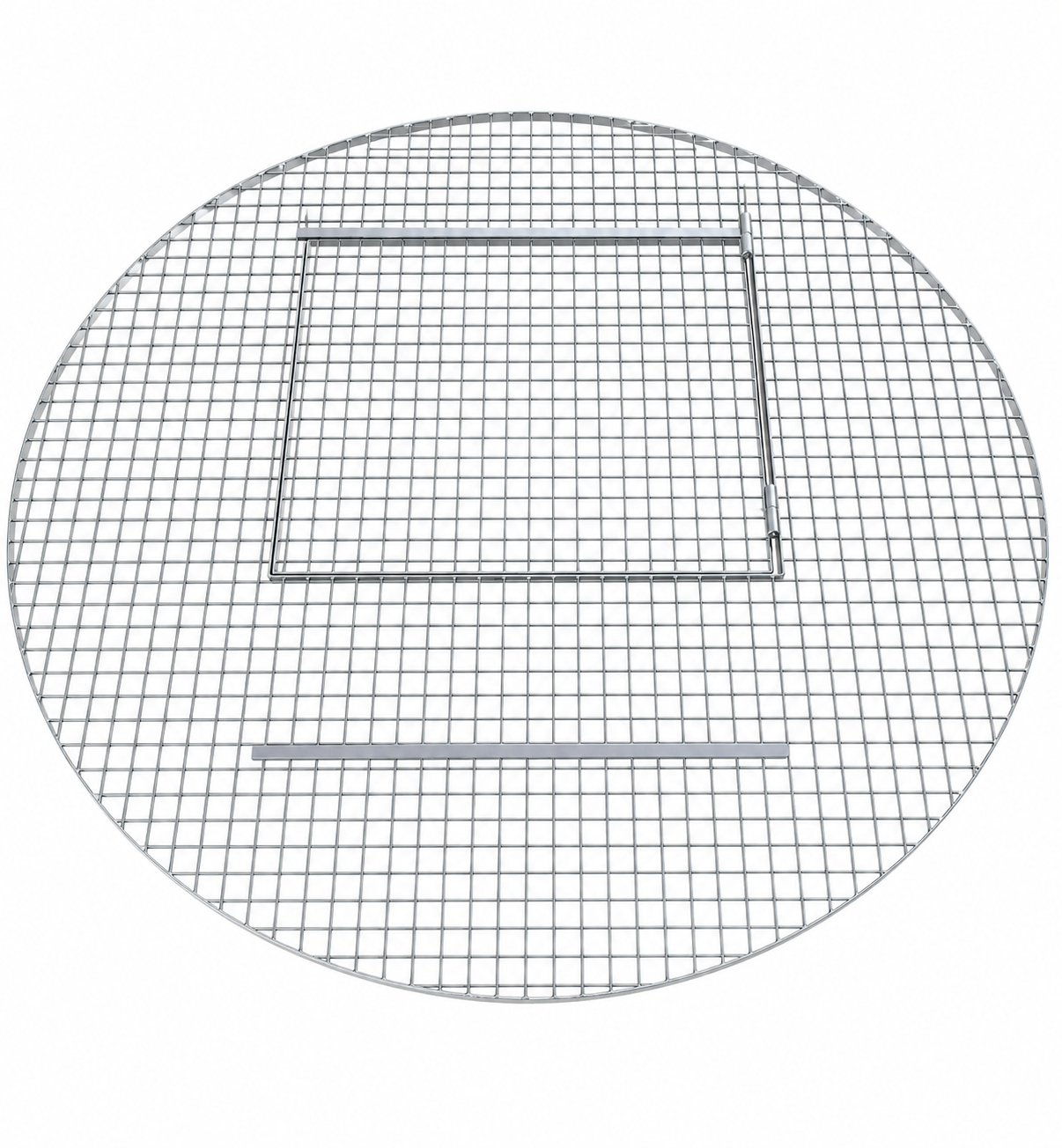

Die Darstellung veranschaulicht eine mögliche Sondergeometrie. Ob eine vergleichbare Ausführung für Ihr Projekt geeignet ist, wird anhand von Zeichnung, Rostbauart und Belastung geprüft.
- Individuelle Abmessungen und Außenkonturen
- Ausschnitte und Ausklinkungen nach Zeichnung
- Abgestimmte Randgestaltung und Auflagerung
- Persönliche Beratung und individuelles Angebot
Technische Planung
So wird Ihr Maßrost eindeutig beschrieben
Eine bemaßte Zeichnung macht die gewünschte Ausführung nachvollziehbar. Lichte Öffnung, Rostaußenmaß und Auflager sind unterschiedliche Angaben und müssen getrennt erfasst werden.
Trag- und Spannrichtung kennzeichnen
Markieren Sie bei Metall-Stabgitterrosten die Tragstabrichtung mit einem Pfeil. Bei GFK- und Blechprofilrosten sind die systemabhängigen Spann- und Auflagerbedingungen maßgeblich. Die Reihenfolge von Länge und Breite allein ist nicht eindeutig.
| Maße | Lichte Öffnung, Rostaußenmaße, Bauhöhe und erforderliches Einbauspiel |
|---|---|
| Tragrichtung | Tragstab- beziehungsweise systemabhängige Spannrichtung in der Zeichnung |
| Auflager | Auflagerseiten, Profilform, verfügbare Auflagerbreite und freie Stützweite |
| Belastung | Flächen- und Einzellasten; bei Fahrzeugverkehr Radlasten, Kontaktflächen und Fahrbedingungen |
| Rostausführung | Rostbauart, Bauhöhe und tragender Querschnitt beziehungsweise Systemausführung |
| Öffnungen | Maschenteilung oder lichte Öffnung eindeutig benennen; Nutzungsanforderungen ergänzen |
| Sonderkonturen | Form, Größe und Position aller Ausschnitte und Ausklinkungen von festen Bezugskanten |
| Umgebung | Werkstoff, Oberfläche, Medienkontakt, Temperatur, Reinigung und geforderte Rutschhemmung |
| Lieferumfang | Stückzahl, Positionsliste, Befestigungen, benötigte Unterlagen und Lieferort |
Ausschnitte und Auflager gemeinsam prüfen
Ausschnitte können die Tragfähigkeit örtlich mindern. Erforderliche Verstärkungen, Einfassungen oder zusätzliche Auflager sind rost- und werkstoffbezogen festzulegen. Eine Randeinfassung allein ersetzt keinen Tragfähigkeitsnachweis.
Einsatzbereiche
Passende Rostfelder für Ihr Projekt
Sondermaße und Ausschnitte helfen, Rostfelder auf die Konstruktion abzustimmen. Die technische Eignung wird für die jeweilige Anwendung geprüft.
Laufstege
Rostfelder nach Verlegeplan mit abgestimmter Spannrichtung, Feldaufteilung und Auflagerung.
Arbeitsbühnen
Beläge für definierte Nutzungen und Lasten, passend zur vorhandenen Unterkonstruktion.
Industrieanlagen
Maßroste mit geplanten Ausschnitten für Leitungen, Stützen und weitere technische Einbauten.
Maschinenpodeste
Individuelle Konturen für Bedienung und Wartung; Maschinen- und Betriebslasten ausdrücklich angeben.
Schachtabdeckungen
Rostmaße nach Öffnung und Auflager. Belastung, Befestigung und gegebenenfalls Fahrzeugverkehr festlegen.
Treppen und Stufen
Projektbezogene Stufenabmessungen mit passenden Anschlüssen, Seitenplatten und Antrittsausführungen.
Klär- und Prozessanlagen
Werkstoff und Oberfläche nach Medienkontakt, Konzentration, Temperatur und Reinigung auswählen.
Stahlbaukonstruktionen
Rostfelder, Unterkonstruktion und Befestigung gemeinsam auf Lastabtragung und Montage abstimmen.
Umbauten und Sonderprojekte
Konturen nach Zeichnung für bestehende Anlagen und besondere Einbausituationen prüfen.
Werkstoffe und Oberflächen
Die Umgebung entscheidet mit
Feuchtigkeit, Medienkontakt, Temperatur und Reinigung beeinflussen die geeignete Ausführung. Die gewünschte Oberfläche sollte bereits in der Anfrage stehen, da sie Passungen und Befestigungsdetails beeinflussen kann.
Stahl
Für zahlreiche industrielle Rostkonstruktionen. Der passende Korrosionsschutz wird nach Umgebung und Beanspruchung ausgewählt. Bearbeitungen sollten möglichst vor der abschließenden Oberflächenbehandlung feststehen. Informationen zur Verzinkung →
Edelstahl
Bei entsprechenden Anforderungen an Korrosionsbeständigkeit oder Reinigung. Werkstoffgüte, Oberflächenzustand und Bearbeitung müssen zur konkreten Einsatzumgebung passen. Edelstahl-Gitterroste ansehen →
Aluminium
Für Projekte, bei denen Eigengewicht und werkstoffbezogene Eigenschaften relevant sind. Tragfähigkeit, Verformung, Anschlüsse und Kontakt zu anderen Werkstoffen sind zu berücksichtigen. Aluminium-Gitterroste ansehen →
GFK
Harzsystem, Medienbeständigkeit, Rostaufbau und Auflagerbedingungen werden systembezogen geprüft. Bearbeitete Schnittkanten sind nach Herstellervorgabe zu versiegeln; eine metallische Randeinfassung ist nicht pauschal übertragbar. GFK-Gitterroste ansehen →
Ihre Vorteile
Von Anfang an passend geplant
Eine abgestimmte Maßanfertigung berücksichtigt Ihre Einbausituation bereits bei Auswahl und Bestellung.
Passende Geometrie
Außenmaße und Konturen werden auf die vorhandene oder geplante Konstruktion abgestimmt.
Einbauten berücksichtigen
Leitungen, Stützen und Durchführungen können bei der Aufteilung und Gestaltung der Rostfelder berücksichtigt werden.
Ausführung nach Nutzung
Rostart, Werkstoff, Oberfläche und Befestigung werden anhand der technischen Anforderungen ausgewählt.
Klare Projektzuordnung
Zeichnungen und Positionslisten schaffen eine nachvollziehbare Grundlage für Angebot, Ausführungsabstimmung und Zuordnung.
Ihre Maßanfertigung
Von Ihrer Zeichnung zum konkreten Angebot
Wir prüfen die Liefermöglichkeiten für einzelne Sonderroste und größere Projektmengen. Ihre Angaben bilden die Grundlage für die Auswahl der Rostbauart und die Abstimmung möglicher Bearbeitungen.
Senden Sie möglichst eine bemaßte Skizze oder Zeichnung mit Positionsnummern, Auflagern und Sonderkonturen. Ausführung, benötigte Unterlagen und Lieferumfang werden im Angebot beziehungsweise in den abgestimmten Projektunterlagen festgehalten.
Maßanfertigung anfragen →Diese Angaben helfen beim Angebot
- Öffnungsmaß und gewünschtes Rostaußenmaß
- Trag- beziehungsweise Spannrichtung
- Auflager und freie Stützweite
- Nutzung und vorgesehene Belastung
- Rostart, Maschenangabe und Bauhöhe
- Werkstoff und Oberflächenbehandlung
- Bemaßte Konturen, Befestigungen und Unterlagen
- Stückzahl, Lieferort und gewünschter Termin
Es fehlen noch Angaben? Beschreiben Sie zunächst Ihr Vorhaben – wir besprechen die offenen Punkte mit Ihnen.
Zubehör und Ergänzungen
Rost, Befestigung und Konstruktion abstimmen
Geben Sie ergänzende Bauteile ausdrücklich an. Befestigungen, Rahmen oder Unterkonstruktionen gehören nur zum Lieferumfang, wenn sie vereinbart wurden.
Gitterrost-Zubehör
Halteklammern und Sicherungssysteme passend zu Rostbauart, Masche und Unterkonstruktion auswählen. Zubehör ansehen →
Stahlbauelemente
Ergänzende Bauteile für die Konstruktion. Maße, Anschlüsse und Lieferumfang werden projektbezogen abgestimmt. Stahlbauelemente ansehen →
Gitterrost-Treppenstufen
Stufenlösungen mit abgestimmten Abmessungen, Seitenplatten und Befestigungsdetails. Treppenstufen ansehen →
Blechprofilroste
Weitere Belaglösungen mit profilabhängigen Spann-, Anschluss- und Bearbeitungsmöglichkeiten. Blechprofilroste ansehen →
Ihr Lieferant
Erfahrung für Ihre Sonderanfertigung
GITTERROSTEN.COM ist ein Geschäftsbereich der SCHÖNLAND GmbH. Als Lieferant unterstützen wir Sie bei der Auswahl und Beschaffung geeigneter Rostlösungen – mit persönlicher Beratung auf Basis von mehr als 40 Jahren Branchenerfahrung.
Branchenerfahrung
Erfahrung mit unterschiedlichen Rostbauarten, Werkstoffen und technischen Einbausituationen.
Persönlicher Kontakt
Direkte Abstimmung zu Zeichnungen, technischen Angaben und offenen Fragen.
Projektbezogene Auswahl
Prüfung der Liefermöglichkeiten anhand Ihrer Nutzung und Ausführungsvorgaben.
Konkretes Angebot
Nachvollziehbare Angaben zur Ausführung, zum Zubehör und zum vereinbarten Lieferumfang.
Häufig gestellte Fragen
Fragen zu Gitterrosten nach Maß
Antworten zu Abmessungen, Zeichnungen, Sonderkonturen und technischer Auswahl.
Welche Angaben benötige ich für einen Gitterrost nach Maß?
Hilfreich sind Öffnungs- und Rostaußenmaße, Trag- beziehungsweise Spannrichtung, Auflager, freie Stützweite, Nutzung und Lasten. Ergänzen Sie Rostart, Maschenangabe, Werkstoff, Oberfläche, Ausschnitte, Befestigung und Stückzahl. Eine bemaßte Zeichnung erleichtert die Prüfung.
Ist das Öffnungsmaß gleich dem Bestellmaß?
Nicht zwangsläufig. Lichte Öffnung, Rostaußenmaß und Auflagermaße beschreiben unterschiedliche Größen. Bestellmaße müssen die geplante Auflagerung, das erforderliche Einbauspiel und Fertigungstoleranzen berücksichtigen.
Wie gebe ich die Tragstabrichtung richtig an?
Kennzeichnen Sie die Tragstabrichtung in der Draufsicht mit einem Pfeil. Die Tragstäbe müssen die vorgesehenen Auflager überspannen. Verlassen Sie sich nicht allein auf die Reihenfolge der Maße. Für GFK- und Blechprofilroste gelten die jeweiligen systemabhängigen Spannbedingungen.
Welche Rostarten kommen als Maßanfertigung infrage?
Je nach Projekt kommen Pressroste, Schweißpressroste sowie geeignete GFK- und Blechprofil-Ausführungen infrage. Metallroste können je nach Bauart aus Stahl, Edelstahl oder Aluminium angeboten werden. Lieferbare Maße und Bearbeitungsmöglichkeiten werden für die konkrete Ausführung geprüft.
Sind runde Ausschnitte, Ausklinkungen und Schrägschnitte möglich?
Diese Bearbeitungen können je nach Rostbauart, Werkstoff und Geometrie angefragt werden. Form, Größe und Lage müssen eindeutig bemaßt sein. Auswirkungen auf Tragfähigkeit, Randgestaltung, Befestigung und Auflagerung sind zu prüfen.
Wie bemaße ich Ausschnitte eindeutig?
Geben Sie die Lage von festen Bezugskanten aus an. Bei runden Öffnungen werden beispielsweise Mittelpunktlage und Durchmesser benötigt, bei rechteckigen Öffnungen Lage, Länge und Breite. Kennzeichnen Sie zusätzlich die Trag- beziehungsweise Spannrichtung und die Auflager.
Kann die Tragfähigkeit aus dem Außenmaß abgeleitet werden?
Nein. Entscheidend sind auch Rostbauart, tragender Querschnitt, freie Stützweite, Auflagerung, Lastart und zulässige Durchbiegung. Ausschnitte und Sonderkonturen können die Lastabtragung zusätzlich beeinflussen.
Sind Maßroste auch für befahrbare Flächen geeignet?
Eine befahrbare Anwendung erfordert eine gesonderte Auslegung. Dafür werden unter anderem Radlasten, Kontaktflächen, Fahrbedingungen, Stützweite und Auflager benötigt. Auch Befestigung und Unterkonstruktion müssen passen. Eine Maßanfertigung allein ist keine Freigabe für Fahrzeugverkehr.
Welcher Werkstoff eignet sich für den Außenbereich?
Das hängt von Umgebung und Nutzung ab. Geeignete Ausführungen aus feuerverzinktem Stahl, Edelstahl, Aluminium oder GFK können infrage kommen. Feuchtigkeit, Medien, Temperatur, Reinigung und Werkstoffkontakte sind bei der Auswahl zu berücksichtigen.
Kann eine bestimmte Rutschhemmung angefragt werden?
Ja. Nennen Sie die Anforderung bereits in Ihrer Anfrage. Eine bestimmte Rutschhemmklasse muss für die angebotene Ausführung durch einen geeigneten Nachweis belegt sein. Sie gilt nicht pauschal für alle Maßroste.
Sind Befestigungen im Lieferumfang enthalten?
Das richtet sich nach dem vereinbarten Angebot. Geben Sie benötigte Halteklammern, Sicherheitsbefestigungen oder weitere Komponenten ausdrücklich an. Die Befestigung muss zu Rostbauart, Maschenbild und Unterkonstruktion passen.
Kann ich mehrere Positionen nach Verlegeplan anfragen?
Ja. Eine Positionsliste mit Stückzahlen, Abmessungen und zugehörigen Zeichnungen ist eine geeignete Grundlage. Unterschiedliche Konturen und Ausführungen sollten eindeutig gekennzeichnet sein. Geben Sie außerdem den jeweiligen Zeichnungsstand an.
Welche Zeichnungen oder Nachweise werden mitgeliefert?
Benötigte Zeichnungen, Lastangaben, Prüfunterlagen und andere Dokumente sind projektbezogen abzustimmen. Welche Unterlagen verfügbar und enthalten sind, ergibt sich aus dem Angebot und den vereinbarten Projektunterlagen.
Wie erhalte ich ein Angebot für meine Sonderanfertigung?
Senden Sie Ihre Zeichnung oder Skizze mit technischen Angaben, Stückzahl und Lieferort. Preis und Lieferzeit hängen von Ausführung, Material, Bearbeitung, Oberfläche und Menge ab. Nutzen Sie dafür unsere Angebotsanfrage.
